单片机解密红外线波长0.76至400微米，频率频率1.3*10^12--4*10^14HZ。
首先在遥控系统中，分为发射和接收两部分。首先是发射部分，有红外发射管，其实就是一个二极管，导通的时候能发射出红外线。发射部分有一个调制电路，以发出不同的红外信号，然后接收端才可以做出不同的响应。我们经常可以见到红外发射频率是38k，这里的38k是指载波信号的频率，而在调制当中常分为正弦波调制和脉冲调制（正弦波、脉冲为38k，所以才常听说38k）。

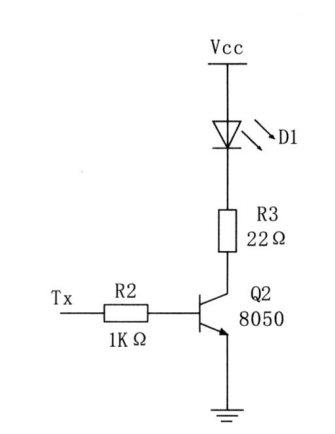

这是一个简单的脉冲调制电路。D1为红外发射管。
另一部分就是接受部分了单片机解密刚开始对这部分有些疑惑。今天在办公室，拿了一个红外接收管，但是由于要写程序，不知道它具体是怎么工作的，输出的是什么信号，和接收之间有什么关联？于是就拿示波器先测测。红外接收头外观和三极管差不多，有三个引脚。分别是地、vcc、out（信号输出），判断正确接收头的引脚十分重要，不同的接收头引脚定义也不一样，所以用之前一定看好说明书，或者自己简单实验一下。 因为我没有说明书，所以是直接上实验判断的。连好地线和vcc以后，我拿了一个电视遥控器按了几下，然后用示波器观察输出信号的变化。当没有发射红外信号的时候，引脚是一直输出高电平的（这个和红外接收头类型有关）。当有红外信号时候，会发现有脉冲。我随便按了几个键，然后锁住示波器，查看信号。结果我发现接收的信号有些奇怪，我以为发射38k信号，接收的也肯定是一些38k的脉冲信号，要么就是一直高或者低电平。可是我量了其中最小的脉冲宽度，按这个宽度算，最多也就几百的频率，那38k呢？原来是自己做接收头的结构没有了解清楚，接收头不仅仅是一个光电转化，其中内部还包括的滤波、解调的电路。
原来是内部的解调电路，已经把38k的信号检波了，剩下的就是信号码了，只要通过解码电路，终端就可以根据结果作出相应的动作了。
