芯片破解MSP430控制OLED已经成功了，所以我就把它的时序图作为范本来进行研究。

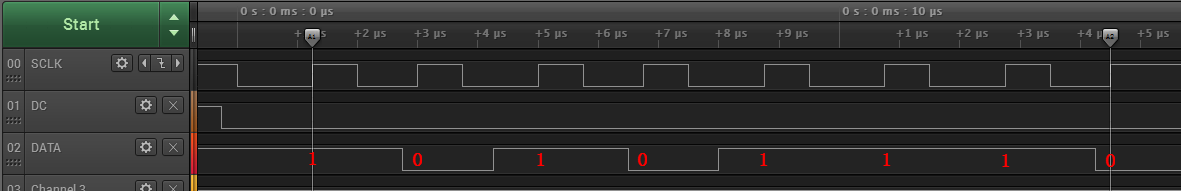

先用分析仪捕获MSP430控制OLED的几根主要信号线（时钟、指令/数据标志、数据等），为了研究问题简单，只捕获初始化程序第一字节指令，时序图如下：

而初始化程序第一字节时序图的源代码为：

0xAE换算成二进制数就是：10101110，与捕获到的数据是一致的。
通过MSP430正确运行的代码而捕获到的以上时序图，也初步学会了“逻辑分析仪”的使用。
用STC单片机控制OLED的平台是前不久刚制作完成的STC32G最小系统板，此单片机可以工作在3.3V电压下，为了问题简便，只写了OLED的初始化代码，甚至在初始化函数中只向OLED发送了一字节指令，如上所示。

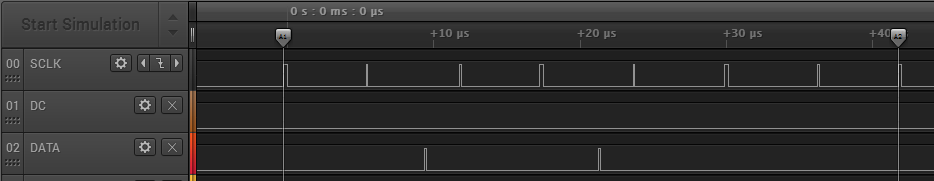

用“逻辑分析仪”捕获到的时序图为：

这个时序图一看就不正常，芯片破解感觉时钟脉冲的“占空比”都比较小，形成的脉冲很窄，D/C波形也没看到有高电平，数据也不正确。
以“模拟电路”的思维分析这些脉冲，感觉是负载太重，驱动电路在输出高电平时，瞬间被负载拉低所造成的。
初步怀疑OLED需要的驱动电流比较大，STC单片机的“准双向口”无法胜任，故高电平无法维持足够长的时间，导致脉冲波变窄。
因为以前用STC的单片机驱动LCD时，使用的都是默认的“准双向口”，这次想到OLED与LCD都差不多，也就没特别去配置I/O口，默认使用它的“准双向口”。
后来将：时钟、指令/数据标志、数据、复位等控制线的I/O口模式改为“推挽模式”，亦即：

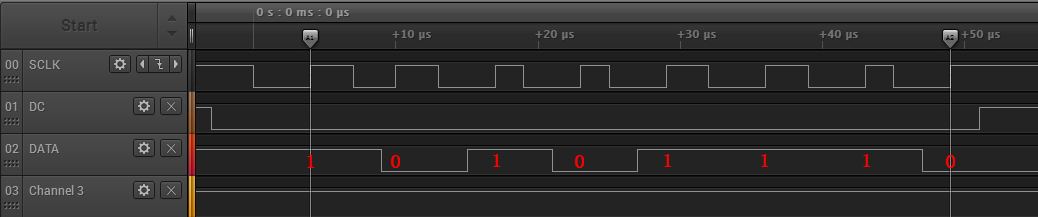

程序修改以后，时序图正常了。

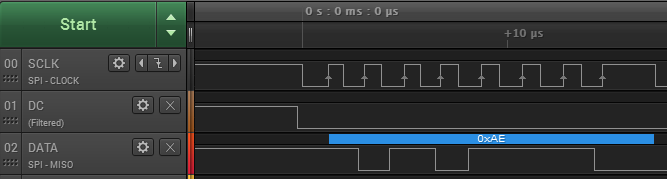

其实“逻辑分析仪”的软件自己也会分析数据，根据设置的SPI协议，软件分析出来的数据又快又准：
