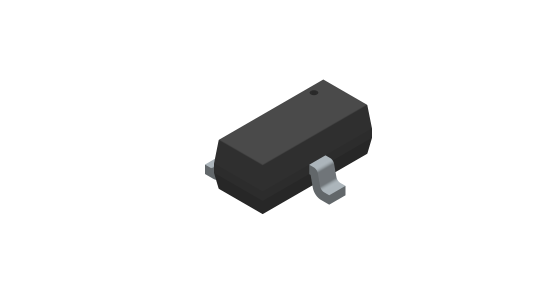

芯片解密CAT809是一款µP监控电路，芯片解密监控数字系统中的电源。CAT809可在基于工业温度范围运行的应用中直接替代MAX809。此器件会产生重置信号，当电源电压降至阈值阈值以下且电源升至该水平140 ms之后发出该信号。安森美半导体使用的底层浮动门极技术AE²™可用于提供任何定制重置阈值。提供七个行业标准阈值以支持+5.0 V、+3.3 V、+3.0 V和+2.5 V系统。CAT809具有推拉重置输出（有效低电平），CAT810则具有推来重置输出（有效高电平）。电源上的快速瞬变将被忽略，在低至1.0 V的Vcc水平下都可保证输出状态正确。CAT809采用3引脚SOT-23和SC70封装。

CAT809系列特性

· +5.0V（-5%、-10%、-20%）、 +3.3V（-5%、-10%）、 +3.0V（-10%）和+2.5V（-5%）的精密监控电源

·  芯片解密在工业温度范围内的应用中直接替代MAX809

·  复位有效至V CC=1.0 V

· 6μA电源电流

· 电源瞬变抗扰度

·  工业温度范围：-40˚C至+85˚C

·  提供符合RoHS标准的SOT-23和SC70封装

CAT809系列应用

CAT809系列设计资源下载

·  CAT809数据表.PDF                                   ·  CAT809封装.PDF

CAT809系列选型推荐
