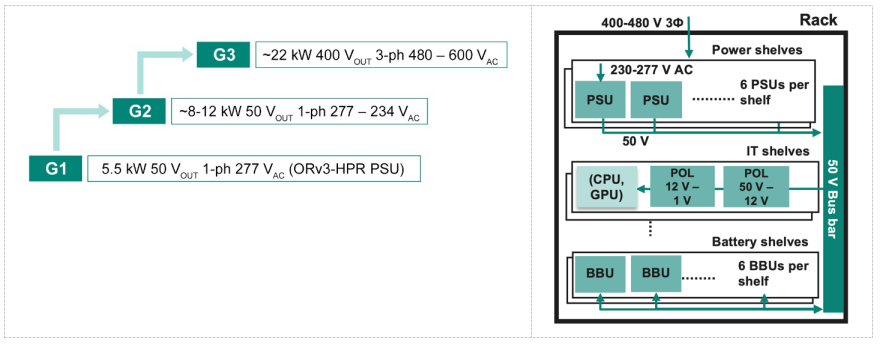

图2 ：AI服务器PSU的功率演变（左）；服务器机架架构示例（右）

AI服务器机架PSU的趋势和功率演进

IC解密第一代AI PSU：在相同的架构下提升功率，~5.5-8 kW、50 Vout、277 Vac、单相

当前的AI服务器PSU大多遵循ORv3-HPR标准[9]。相较于先前的ORv3 3 kW标准[9]，该标准的大部分要求（包括输入和输出电压以及效率）保持不变，但增加了与AI服务器需求相关的更新，例如，更高的功率和峰值功率要求（稍后详述）。此外，由于与BBU架的通信方式有所调整，输出电压的调节范围变得更窄。

尽管每个电源架都通过三相输入（400-480 Vac L-L）供电（见图2），但每台PSU的输入仍为单相（230-277 Vac）。图3展示了符合ORv3-HPR标准的第一代PSU的部署示例：PFC级可以采用两个交错的图腾柱拓扑结构，其中，650 V CoolSiCTM MOSFET用于快臂开关，600 V CoolMOSTM SJ MOSFET用于慢臂开关。DC-DC级可以选用650 V CoolGaNTM晶体管的全桥LLC，次级全桥整流器和ORing则使用80 V OptiMOSTM Power MOSFET。此外，示例还展示了一个中间级，也称“延长保持时间”或“小型升压”，其作用是减小大容量电容器的尺寸。该中间级由一个升压转换器组成，在线路周期掉电事件期间，通过储能电容器放电，以调节LLC输入电压。在正常运行期间，升压转换器保持空闲状态，并通过低阻抗的600 V CoolMOSTM SJ MOSFET旁路。
