为了提供更多的功能，芯片解密芯片变得越来越大，但是相反，封装却被要求以更小的尺寸来容纳这些更大尺寸的裸片。这就不可避免地要求，新的候选封装技术既能提高系统效率又能降低制造成本。

封装创新涉及的领域包括更广泛的额定电流和额定电压、散热及故障保护机制等。本文列出了工程师在为半导体器件评估封装技术特性时需要考虑的关键因素。

我们从最通常的疑惑开始：小型的封装尺寸。

1.更小的封装尺寸

现在，我们希望IC封装能够节省电路板空间，帮助实现更坚固的设计，并通过省去一些外部元器件来降低PCB的组装成本。因此，业界正在对诸如D2PAK 7的IC封装技术进行优化，以期以相同的尺寸和引出线容纳面积增加高达20%的裸片。

新的封装设计还提供了可互换引出线选择，从而最大限度地利用尺寸，并提供更大的设计灵活性。然后是直插或曲插引脚式封装，这有助于优化电路板空间和所需的引脚分离。

业界也正在开发一些阈值电压在逻辑电平、芯片解密面向电池供电设计的新封装，这样的封装使微控制器可以直接驱动诸如MOSFET的功率器件。此举也相应节省了电路板空间。

2.功率密度芯片解密

电机驱动器、太阳能逆变器和电源等等产品对功率芯片和模块的需求在不断增长，这拉动了在不增加封装尺寸的条件下对更高功率密度的需求。

设计师如何在保持封装鲁棒性和可靠性的同时，提高功率密度？首先，封装可以采用更大的引线框架面积，从而可以容纳诸如IGBT的更大的功率芯片。这也实现了较低的封装热阻，而有利于改善散热。

以意法半导体（ST）的新系统级封装（SiP）PWD13F60为例，它将4个功率MOSFET集成在了比同类电路小60%的封装内（图1）。PWD13F60封装集成了面向功率MOSFET的栅极驱动器、面向上侧驱动的自举二极管、交叉传导保护和欠压锁定。

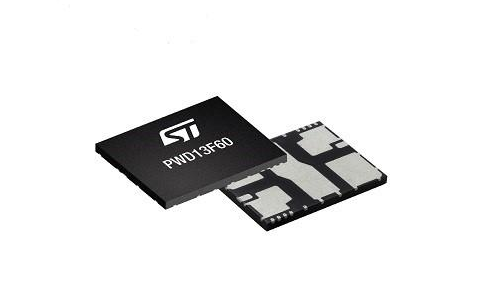

图1：意法半导体的SiP解决方案，面向工业电机驱动器、灯镇流器、电源、转换器和逆变器应用

关断电路可保护功率开关，芯片解密欠压锁定可防止低压故障。同样，自举二极管可减少物料清单（BOM），简化电路板布局。

它表明了封装选择对于最大限度地提高能效和适应广泛的供电电压范围为何至关重要。在此，还值得指出的是，封装的功率密度与散热条件的改善相辅相成。
