一.放大器的工作原理

放大器主要由电子管或晶体管、芯片解密电源变压器和其他电器元件组成，输入待测信号，经放大和带通滤波后与参考信号共同输入乘法器得到的结果再通过低通滤波器滤波后输出。

通俗点说，放大器的作用就是将微弱的信号放大，在设备装置本身能量不足的情况下，为了能让信号被显示或者推动负载工作，可利用放大器将其能量放大，其放大作用是通过输入信号控制能源来实现的，放大所需功耗由能源提供。

放大器实现放大作用，实际上是用小能量的信号去控制电源驱动大能量，使其按小信号相同的变化规律，即用较小的信号去控制较大的信号，换句话讲，就是信息幅度放大。

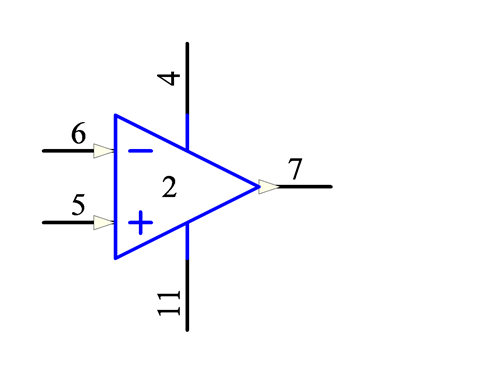

图1：放大器原理图

图1为放大器的通用原理图：芯片解密每个放大器都必须由5个引脚组成，它们是：2个供电端（单电源供电或双电源供电），1个同向输入端（标正号引脚），1个反向输入端（标负号引脚），还有一个输出端。

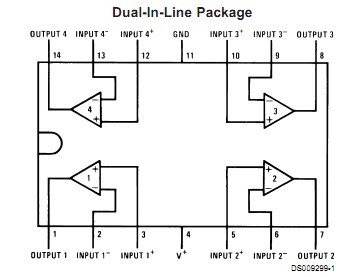

图2

图3

在这里需要注意：有的放大器芯片在一个封装内集成了多个放大器，而且把它们共用的两个电源端子分别连到一起；而有的外部引脚中没有同向输入或负向输入，因为它内部电路已经设定好，不允许设计者再次改动。图2和图3就如此。

二．放大器的分类

放大器种类繁多，按照不同的标准有不同的分类。

1.按频率范围可分为单频道、宽频带、多波段。

2.按使用位置可分为前端放大器和线路放大器。

前端放大器：即在机房前端使用的放大器，分为频道放大器和宽带放大器，频道放大器用在混合器前，对单个频道的低信号进行放大；宽带放大器则用在混合器后，对所有频道信号同时放大，使其具有足够的电平送人干线传输。

线路放大器：即在传输系统中，对信号在传输电缆中的损失进行弥补的干线放大器和用于传输网最末端供给分配所需高电平的分配放大器。

3.按放大器的放大目的可分为电流放大器、电压放大器、功率放大器。

顾名思义，电流放大器主要用于放大电流信号，实现小电流输入、大电流输出。

电压放大器主要用于放大电压信号，实现小电压输入、大电压输出。

功率放大器主要用于驱动负载（如喇叭、发射天线等）。

4.按信号特征可分为音频放大器（用于放大语音信号）、视频放大器（用于放大图像信号）、脉冲放大器（用于放大脉冲信号）、谐振放大器（用于放大高频载波信号）。

5.按信号强弱可分为小信号放大器（即线性放大器）、大信号放大器（即非线性放大器）。

线性放大器输出就是输入信号的复现和增强。

非线性放大器，输出则与输入信号成一定函数关系。

6.按电流结构可分为交流放大器、直流放大器。

交流放大器又可按频率分为低频、中源、高频，多用于分立元件电路。

直流放大器能够放大直流信号或变化很缓慢的信号的电路称为直流放大电路或直流放大器，多用于集成电路，测量和控制方面常用到这种放大器。

7.按所处理信号物理量可分为机械放大器、芯片解密机电放大器、电子放大器、液动放大器和气动放大器等。其中用得最广泛的是电子放大器，随着射流技术的推广，液动或气动放大器的应用也逐渐增多。

电子放大器又按所用有源器件分为真空管放大器、晶体管放大器、固体放大器和磁放大器，其中又以晶体管放大器应用最广。

晶体管放大器在自动化仪表中常用于信号的电压放大和电流放大，主要形式有单端放大和推挽放大，此外还常用于阻抗匹配、隔离、电流-电压转换、电荷-电压转换（如电荷放大器）以及利用放大器实现输出与输入之间的一定函数关系（如运算放大器）。

8.按照信号导通角的大小，可分为甲类（A类）、乙类（B类）、丙类（C类）、甲乙类（AB类）、丁类（D类）、戊类（E类）等。（以下统一以“甲乙丙丁”称）
