电容的频率特性

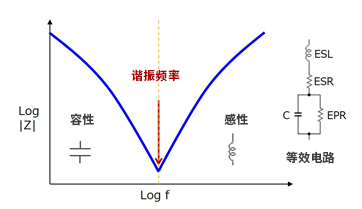

电容器中不仅存在电容量C，还存在电阻分量ESR（等效串联电阻）、电感分量ESL（等效串联电感）、与电容并联存在的EPR（等效并联电阻）。EPR与电极间的绝缘电阻IR或电极间有漏电流的具有相同的意义。可能一般多使用“IR”。

C和ESL形成串联谐振电路，电容器的阻抗原则上呈上图所示的V字型频率特性。到谐振频率之前呈容性特性，阻抗下降。谐振频率的阻抗取决于ESR。过了谐振频率之后，阻抗特性变为感性，阻抗随着频率升高而升高。感性阻抗特性取决于ESL。
谐振频率可通过以下公式计算。

单片机解密

从该公式可以看出，容值越小、ESL越低的电容器，单片机解密谐振频率越高。如果将其应用于噪声消除，则容值越小、ESL越低的电容器，频率越高，阻抗越低，因此可以很好地消除高频噪声。

虽然这里说明的顺序有些前后颠倒，不过使用电容器降低噪声的对策，是利用了电容器“交流通过时频率越高越容易通过”这个基本特性，将不需要的噪声（交流分量）经由信号、电源线旁路到GND等。

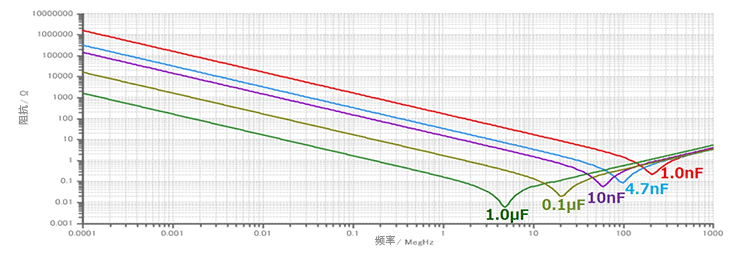

下图为不同容值的电容器的阻抗频率特性。在容性区域，容值越大，阻抗越低。另外，容值越小，谐振频率越高，在感性区域阻抗越低。

下面总结一下电容器阻抗的频率特性。

• 容值和ESL越小，谐振频率越高，高频区域的阻抗越低。
• 容值越大，容性区域的阻抗越低。
• ESR越小，谐振频率的阻抗越低。
• ESL越小，感性区域的阻抗越低。

简单来说，阻抗低的电容器具有出色的噪声消除能力，单片机解密不同的电容器其阻抗的频率特性也不同，所以这一特性是非常重要的确认要点。选择降噪用电容器时，请根据阻抗的频率特性来选型（而非容值）。

选择降噪用电容器时，确认频率特性需要意识到连接的是LC的串联谐振电路（而非电容）。
