共模滤波器

共模滤波器的结构是两个绕组绕在一个磁芯上，相当于两个电感组合在一起（见下图）。当绕组中流过电流时，磁芯产生磁通，针对急剧的电流变化，起到使电流不易流通（扼流）的作用，这与电感的自感作用相同。

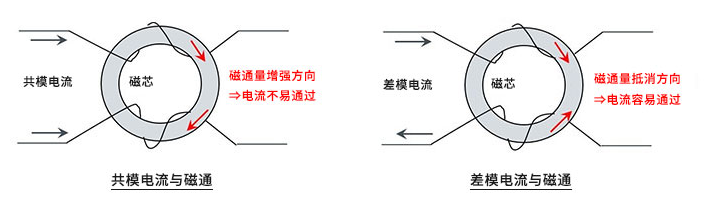

共模滤波器基本上起到共模电流不流通、IC解密差模电流流通的作用，关键在于这2根导线沿同一方向绕在一个磁芯上。如图所示，差模电流是在2根导线上往复流动，因此磁芯产生的磁通方向相反，磁通抵消，因此不能起到扼流作用，而是直接通过。

相比之下，共模电流的流向相同，因此磁通量增强，电流不易流过。也就是说，共模电流＝共模噪声难以通过，被滤除。

使用共模滤波器降低噪声的对策

下面，给出作为电源的输入滤波器使用的示例。

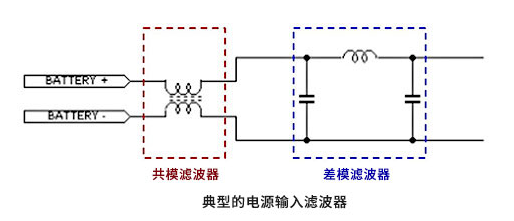

该图是在“开关电源的输入滤波器”IC解密中使用过的图，如图所示在电源的输入线插入共模滤波器。与用于信号线的共模滤波器相比，用于电源线的共模滤波器使用差模阻抗较大的分裂绕组结构的。这些产品一般作为电源线用共模滤波器推出，其差模噪声消减效果也值得期待。但是，IC解密由于几百k～几MHz左右的差模阻抗非常低，因此一般与π型滤波器等差模噪声用的滤波器并用。
