芯片解密USB隔离协议转换器主要应用于严酷的工业场合现场调试测试，是现场工程师的调试神器；也可用于研发实验室，成为研发员的手中的必备法宝。

它可实现以下几个主要功能：

1. USB HUB功能：转换出3个USB2.0 Type-A接口，每通道1.5A限流，可带3个移动硬盘同时工作（需要外部电源）。

2. USB自供电不足报警：当红灯亮起时，说明USB自供电不足，电源管理处于限流工作状态，需要接入外部电源。

3. USB转RS485/232/TTL 隔离转换器，隔离电压1500VAC。

芯片解密在产品研发生产中，总会遇到笔记本USB口不够用，串口不稳定等情况，有时候还会出现笔记本重启后才能够将串口恢复正常，极大的影响研发生产的效率。在有些工业环境中，不带隔离的协议转换器经常会出现损坏、误码率高等情况，实际上在恶劣的工业环境中，浪涌无处不在，浪涌、谐波都是造成上面问题的罪魁祸首，在某宝上也有一些USB的协议转换器，但价格非常高。因此我感觉有要把这些问题整合起来，做一个让自己满意的转换器。

在研发产品时，工程师再也不必为485总线，232通讯找USB的转换器了，而且也不会占用USB口，因为它还可以放出3个电流比较大的USB口，足够用了，电流有保障，HUB才能表现的比较稳定。在现场维护产品时，一个USB隔离协议转换器就可以让工程师减少调试中信号不稳定的痛苦，稳定一直以来是工程师最基本的愿望，不然真的会产生很多负能量。

在USB HUB方面，以前用过一些可外接电源的，结果拆开里面一看，真的是电容能省则省，2个电源直接通过0欧姆电阻连一起，原来的丝印是二极管丝印，大概是节约成本，只要稍微懂点的人，就会感觉非常不好，如果外部电压高，电流都会倒灌到电脑主板里，坏了就麻烦了，而这个USB HUB用料绝对不含糊，本来限流打算用自恢复保险，但是它的速度相对还是比较慢，尤其是在寒冷的环境中可能会失效，所以还是采用芯片的电源管理，限流可通过一个电阻进行设定，在电源并联处放置了一个肖特基二极管，为了减少压降。在USB总线处增加了汽车级的TVS保护管，提升可靠性。

在USB转隔离485方面，特意增加了EMC保护电路，大大降低浪涌电流冲击模块，导致模块损坏的风险。

在各个隔离模块前都有一个电源开关点，一般调试只会用到一种协议，而3种协议同时隔离工作，在没有外部供电时，可能会增加笔记本USB供电压力，一般同时工作在200mA左右。

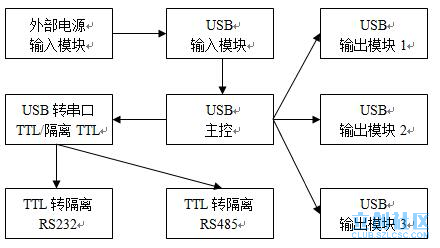

USB输入接口使用 USB Type B或 MiniUSB双输入模式，兼容更多的USB数据线。

外部电源输入模块采用MPS公司的MP1584芯片作为稳压电源方案；

USB输入模块采用德州仪器公司的TPS2553作为电源管理方案，使用SS14肖特基二极管将输入稳压电源串联起来，在使用外部电源时，USB输入电源将降少电流输出；

芯片解密USB主控采用台湾汤铭电子的FE1.1芯片作为USB HUB方案，USB信号线保护采用德州仪器公司的TPD4E001TVS阵列；

USB输出模块1/2/3使用1.5A自恢复保险丝作为电源限流方案；

USB转串口模块采用江苏沁恒股份有限公司的CH340B作为USB转串口方案；

TTL转隔离TTL采用德州仪器公司的ISO7321电容式隔离转换芯片；

TTL转隔离RS232采用金升阳公司的F505S-1WR2作为隔离电源方案，使用德州仪器公司的ISO7321电容式隔离转换芯片+MAX3232转换芯片作为隔离RS232设计方案；

TTL转隔离RS485采用金升阳公司的TD301D485H-A作为隔离RS485转换方案。
