一、概述

芯片复制此开发套件为峰岹-FT8215系列专用，为方便华秋用户了解如何配置该软件进行 FT8215 系列 ASIC 的烧录及量产(需配合峰岹科技专用烧录器使用)，本文将详细介绍FT8215 系列ASIC烧录器配置及操作说明，此外软硬件配置也进行了简要的介绍，文末附上软件包供下载。

二、配置及操作说明

1. 脱机烧录器介绍

1.1. 硬件简介

硬件配置如下图:

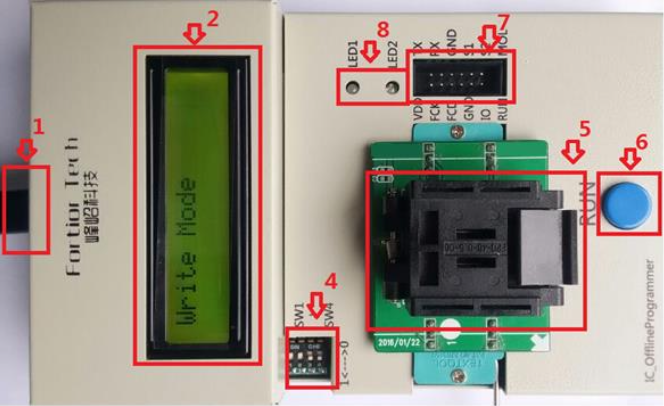

图 1-1

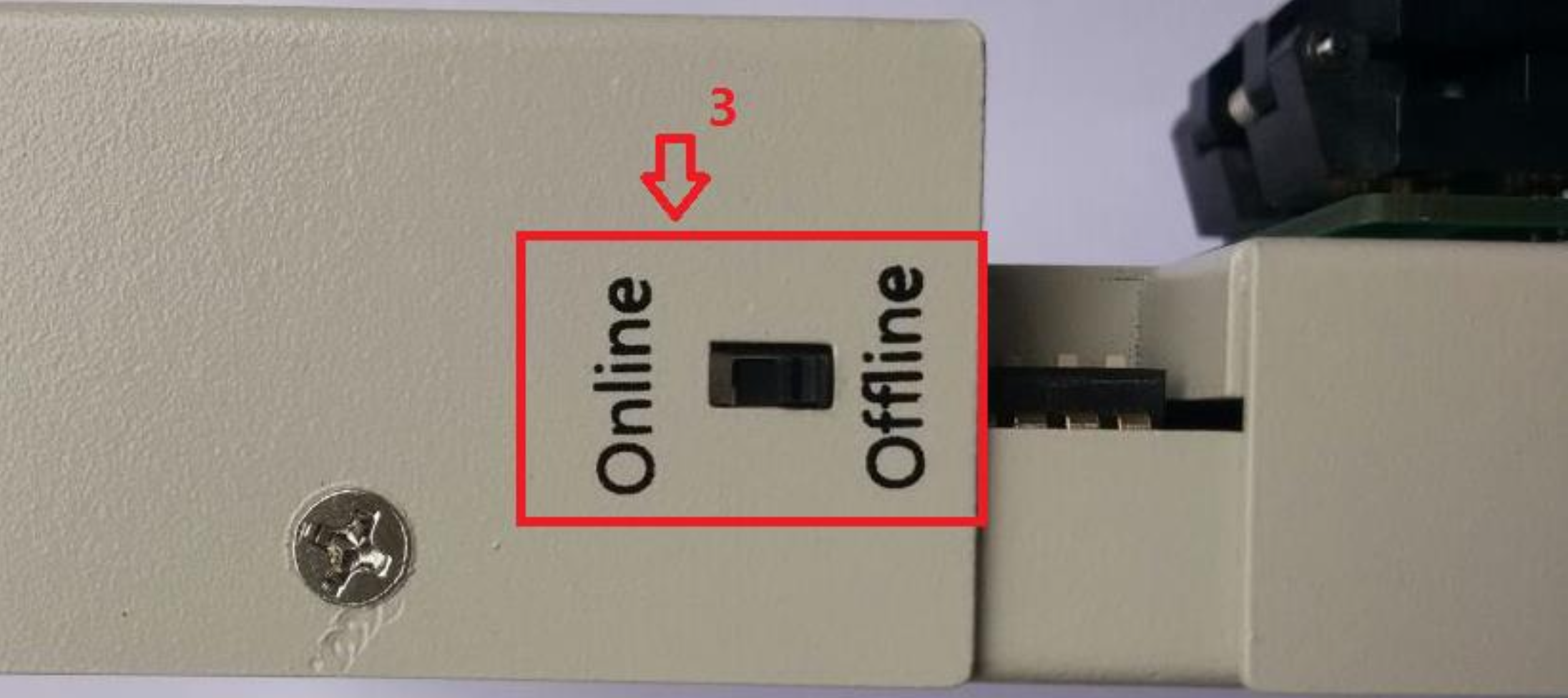

图 1-2

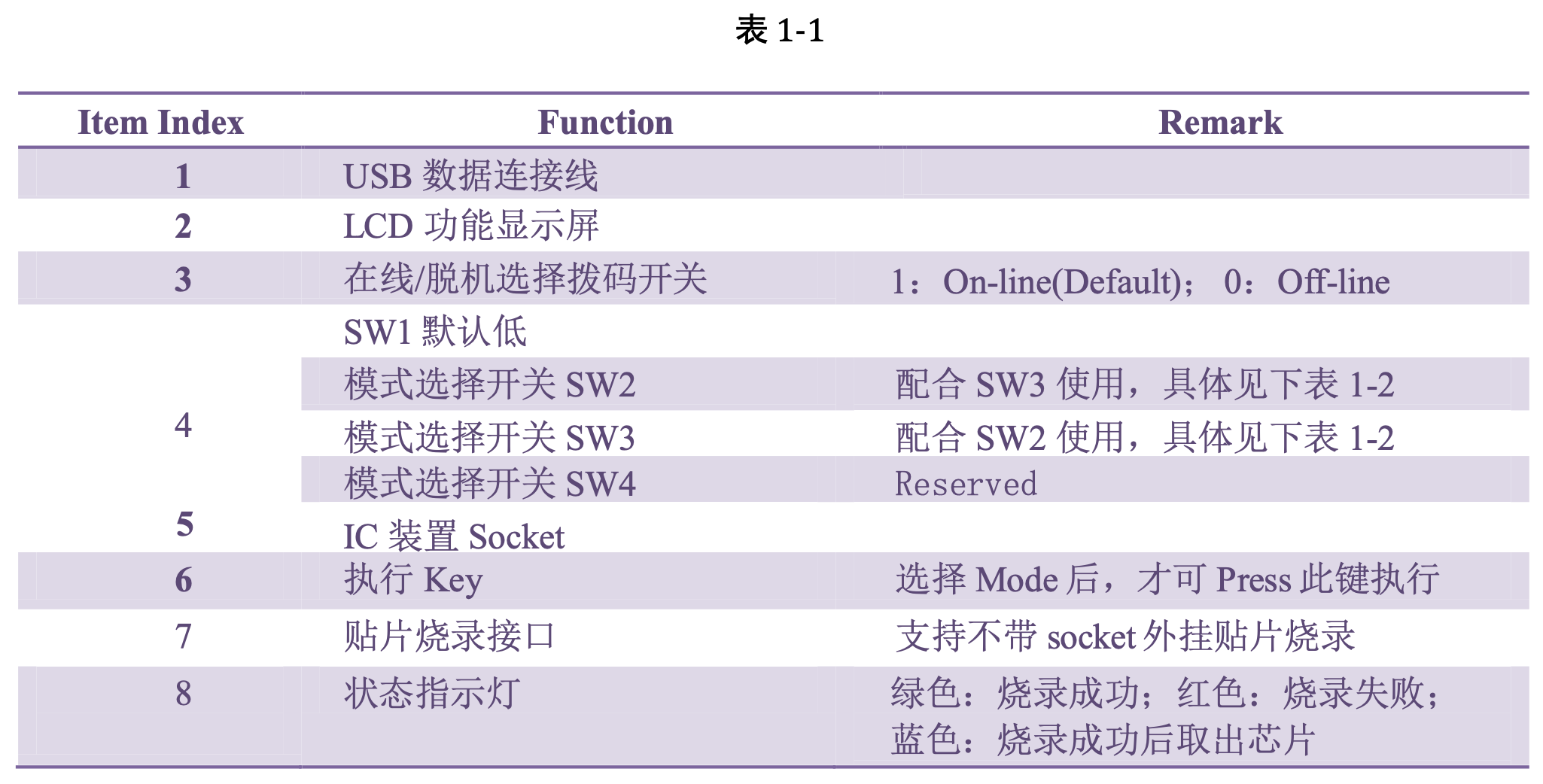

上图仅供参考，具体参数详见下表:

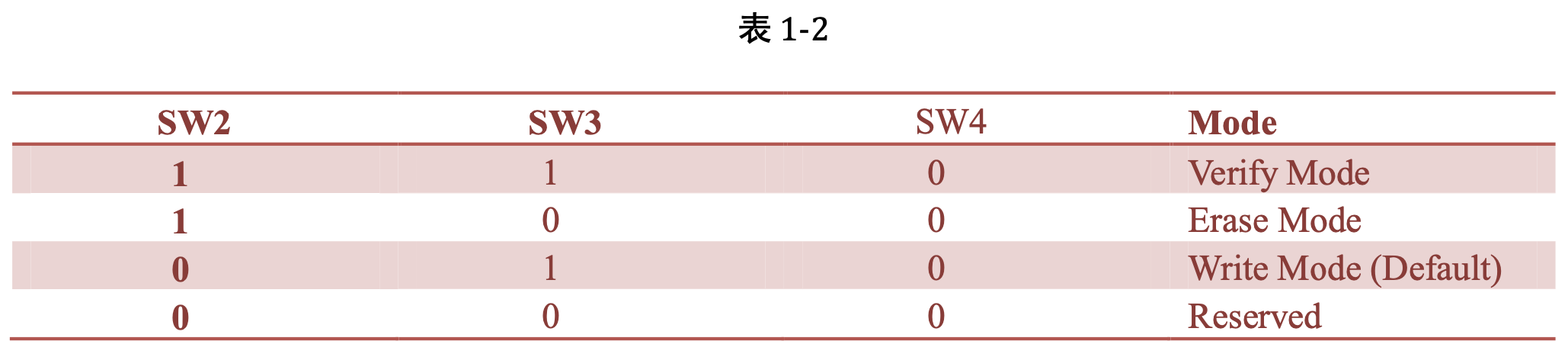

模式配置参数表 1-2

1.2. 软件配置

1.2.1. App区的设置

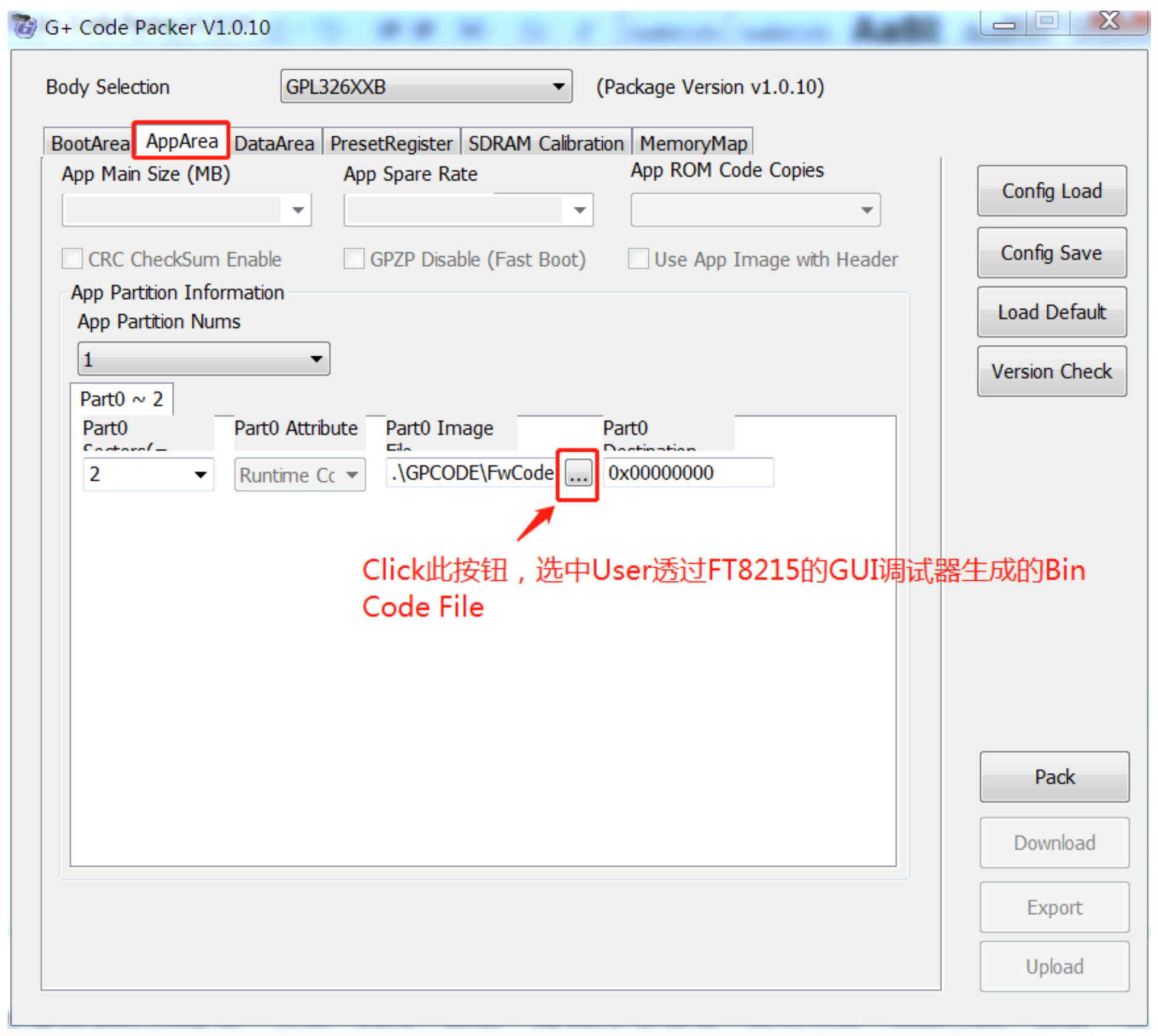

解压脱机烧录器压缩包 FT8215OfflineUpgrader V1.0.0.rar，打开FT8215OfflineWriter V1.0.0 文 件夹，点击 G+CodePacker.exe，将配置选项切换到 App Area 选项页，如下图所示：

图 1-3

配置好 App code 后，点击“Pack”按钮，待 Pack 完成后，即可点击“Download”按钮，进入烧录界面。

1.2.2. 烧录器界面

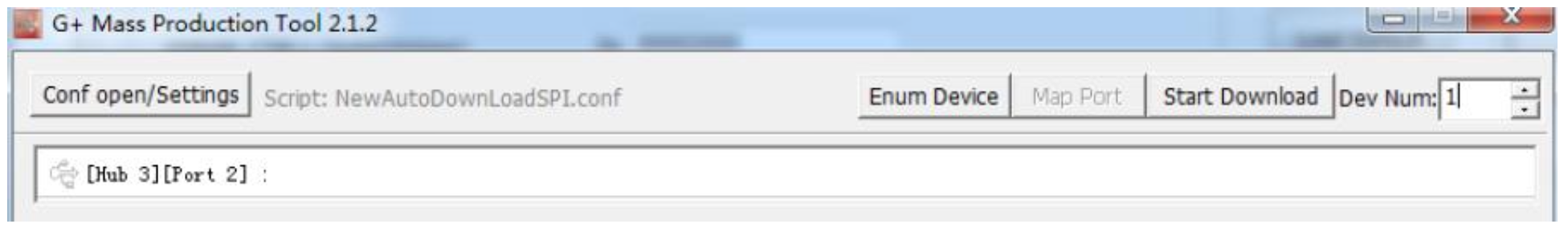

烧录器界面，如下图所示：

图 1-4

1.2.3. 硬件设置

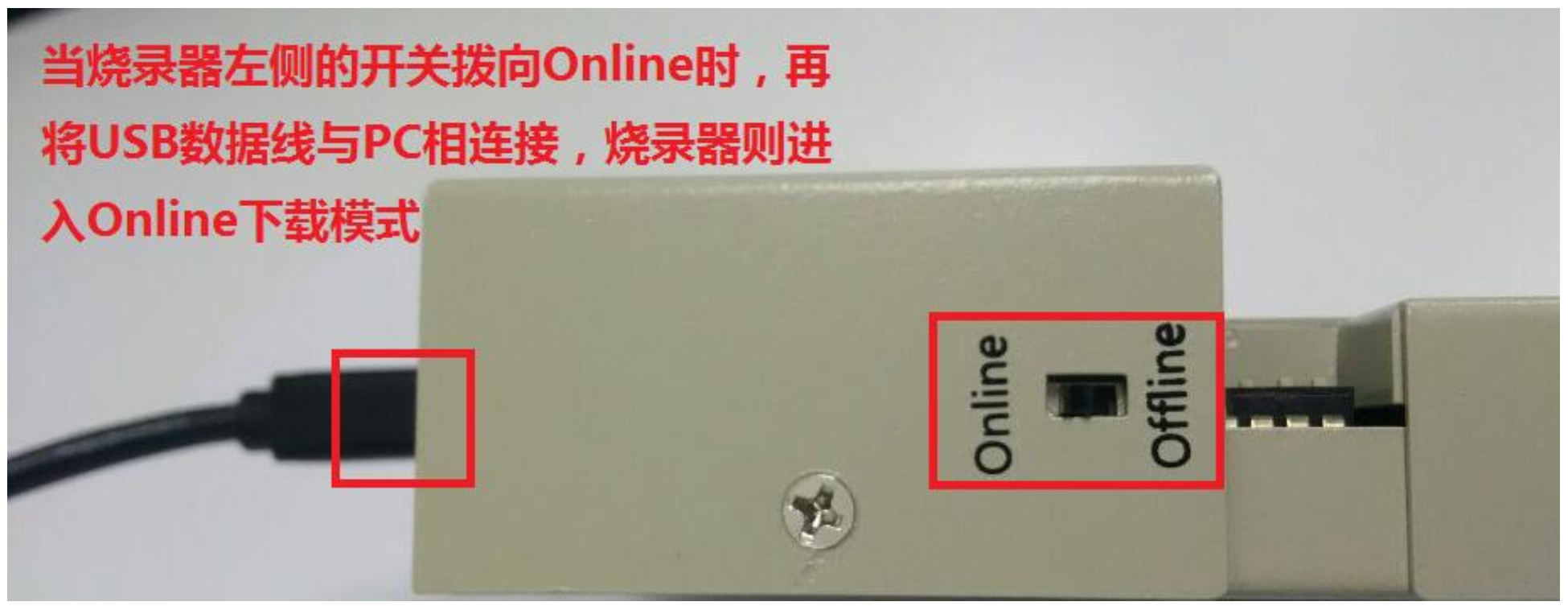

此时将烧录器左侧的开关拨向 Online，然后再用 USB 数据线将烧录器与 PC 相连接，此时烧录 器即进入在线下载模式，硬件接线图如下:

图 1-5

1.2.4. 设备枚举

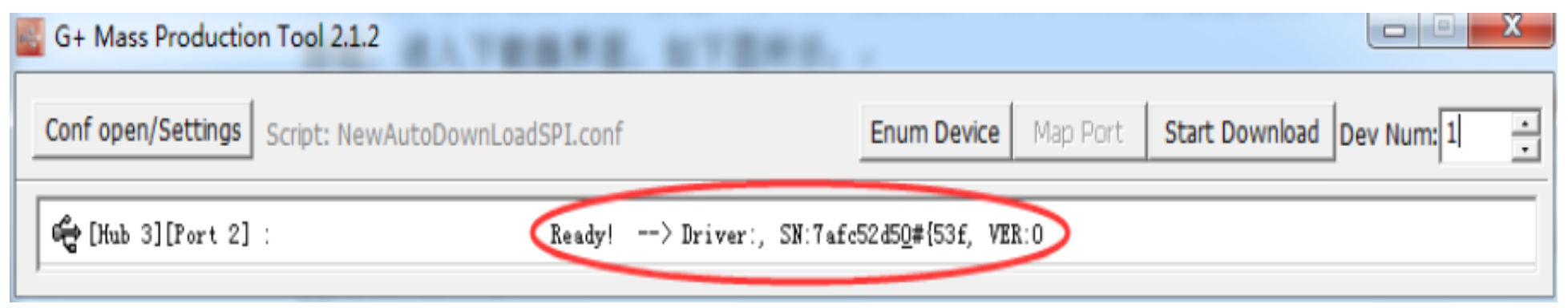

芯片复制接上 USB 数据线后，烧录软件即可自动找到相应的设备，如下图:
