IC解密电梯控制系统主要有三种控制方式：继电器控制、PLC控制、微机控制，其中继电器控制系统故障率高，微机控制系统抗干扰能力弱，而PLC作为新一代工业控制器，以其高可靠性和技术先进性，成为目前电梯系统中使用最多的控制方式，从而使电梯由传统的继电器控制方式发展为计算机控制的一个重要方向，成为当前电梯控制和技术改造的热点之一。本课题采用三菱FX2N PLC对单台五层电梯进行逻辑控制。

1. IC解密电梯模型结构

1) 电梯模型的主体结构与控制柜

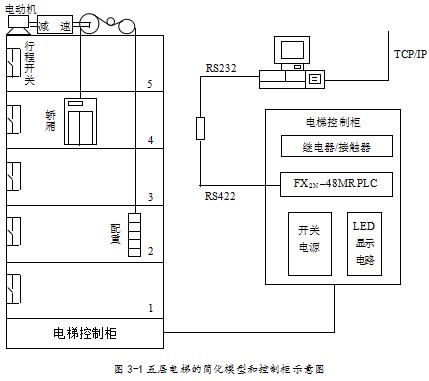

IC解密g图3-1为五层电梯的简化模型和控制柜示意图。电梯主体包括升降电机、轿厢、滑轮、钢丝绳、行程开关等。升降电机为交流可逆电动机，轿厢套在钢丝绳上，电机带动钢丝绳正转或反转时，轿厢对应上升或下降。每层楼均安装行程开关，利用机械碰撞，给出各楼层的层信号。

电梯控制柜是电梯电气控制系统完成各种主要任务，实现各种性能的中心。主要包括FX2N-48MR PLC、继电器/接触器、显示部分、开关电源。LED显示部分主要包括轿厢运行方向显示、楼层显示。

2) 电梯层门

电梯层门是为了确保安全，而在各层楼的停靠站，通向井道的入口处，设置供司机、乘用人员和货物等出入的门。

图3-2为电梯层门示意图。电梯层门旁装有消防按钮、上召唤按钮和下召唤按钮（最底层只有上召唤按钮、最高层只有下召唤按钮）,并有召唤登记指示灯。层门上方装有LED数码管，以显示轿厢所在层楼位置，另外还有轿厢上行和下行指示灯。

3) 轿厢内控制屏

轿厢内控制屏示意图如图3-3所示。其中包括上行、下行显示及LED层楼位置的显示。另外还有1楼－5楼的指令按钮及登记显示和有司机／无司机的选择按钮。在有司机工作状态下还有指令专用开关，即只响应指令信号，不响应召唤信号。此外，还有消防按钮，当发生火灾时，立即清除所有指令信号和召唤信号，电梯直达底楼后开门。需要说明的是，本实验装置在无司机状态下，利用定时器控制开门、关门和上下客时间；有司机状态下，则直接由司机控制开门、关门和上下客时间。
