MOS管简介

    芯片破解MOS管的英文全称叫MOSFET(Metal Oxide Semiconductor Field Effect Transistor)，即金属氧化物半导体型场效应管，属于场效应晶体管中的绝缘栅型。因此，MOS管有时被称为场效应管。在一般电子电路中，MOS管通常被用于放大电路或开关电路。而在板卡上的电源稳压电路中，MOSFET扮演的角色主要是判断电位。

    MOS管的作用是什么

  MOS管对于整个供电系统而言起着稳压的作用。目前板卡上所采用的MOS管并不是太多，一般有10个左右，主要原因是大部分MOS管被整合到IC芯片中去了。由于MOS管主要作用是为配件提供稳定的电压，所以它一般使用在CPU、GPU和插槽等附近。MOS管一般是以上下两个组成一组的形式出现板卡上。

    MOS管封装形式

    芯片破解MOSFET芯片在制作完成之后，需要给MOSFET芯片加上一个外壳，即MOS管封装。MOSFET芯片的外壳具有支撑、保护、冷却的作用，同时还为芯片提供电气连接和隔离，以便MOSFET器件与其它元件构成完整的电路。按照安装在PCB方式来区分，MOS管封装主要有两大类：插入式（Through Hole）和表面贴装式（Surface Mount）。插入式就是MOSFET的管脚穿过PCB的安装孔焊接在PCB上。表面贴裝则是MOSFET的管脚及散热法兰焊接在PCB表面的焊盘上。

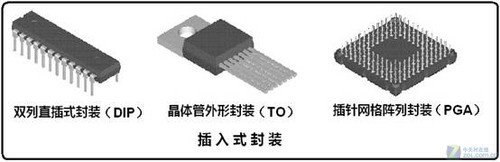

常见的插入式封装MOSFET

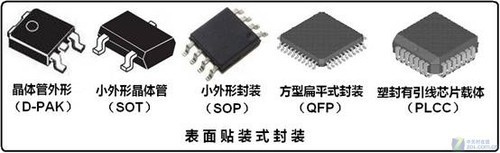

典型的表面贴装式封装MOSFET

    随着技术的革新与进步，主板和显卡的PCB板采用直插式封装的MOSFET越来越少了，而多改用表面贴装式封装的MOSFET。故而本文中重点讨论表面贴装式封装MOSFET，并从MOS管外部封装技术、MOS管内部封装改进技术、整合式DrMOS、MOSFET发展趋势和MOSFET实例讲解等进行详细介绍。

芯片破解MOS管外部封装-标准封装形式概览

MOS管外部封装-标准封装形式概览

    下面我们对标准的封装形式进行如下简要的介绍。按照“封装形式+要点介绍+相关图片”的方式进行如下说明。

    TO（Transistor Out-line）封装

    1、TO（Transistor Out-line）的中文即“晶体管外形”，是早期的封装规格，例如TO-92，TO-92L，TO-220，TO-252等等都是插入式封装设计。
    2、近年来表面贴装市场需求量的增大也使得TO封装进展到表面贴装式封装。TO252和TO263就是表面贴装封装。其中TO-252又称之为D-PAK，TO-263又称之为D2PAK。
