在很多电子产品中，经常会遇到DC-DC，芯片解密那么DC-DC有什么用？DC-DC电路设计有什么需要注意？我们一起来看一下。

什么是DC-DC？

DC-DC即直流转直流电源（Direct Current），是一种在直流电路中将一个电压值的电能变为另一个电压值得电能的装置。如通过一个转换器能将一个直流电压（5.0V）转换成其他的直流电压（1.5V或12.0V），我们称这个转换器为DC-DC转换器，或称之为开关电源或开关调整器。

DC-DC转换器一般由控制芯片，电感线圈，二极管，三极管，电容器构成。DC-DC转换器的使用有利于简化电源电路设计，缩短研制周期，实现最佳指标等，被广泛用于电力电子、军工、科研、工控设备、通讯设备、仪器仪表、交换设备、接入设备、移动通讯、路由器等通信领域和工业控制、汽车电子、航空航天等领域。

DC-DC转换器具有可靠性高、系统升级容易等特点，电源模块的应用越来越广泛。此外，DC-DC转换器还广泛应用于手机、MP3、数码相机、便携式媒体播放器等产品中。在电路类型分类上属于斩波电路。

其主要特点是效率高：与线性稳压器的LDO相比较，效率高是DC-DC的显著优势。通常效率在70%以上，效率高的可达到95%以上。其次是适应电压范围宽。

调制方式：

1、PFM（脉冲频率调制方式）

开关脉冲宽度一定，通过改变脉冲输出的频率，芯片解密使输出电压达到稳定。PFM控制型即使长时间使用，尤其小负载时具有耗电小的优点。

2、PWM（脉冲宽度调制方式）

开关脉冲的频率一定，通过改变脉冲输出宽度，使输出电压达到稳定。PWM控制型效率高并具有良好的输出电压纹波和噪声。

通常情况下，采用PFM和PWM这两种不同调制方式的DC-DC转换器的性能不同点如下：

PWM的频率，PFM的占空比的选择方法。PWM/PFM转换型小负载时实行PFM控制，且在重负载时自动转换到PWM控制。

架构分类

DC-DC有三种常见的三种原理架构：

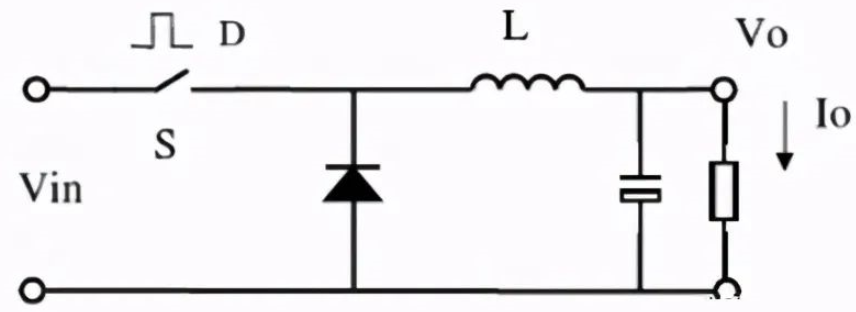

1、Buck（降压型DC/DC转换器）

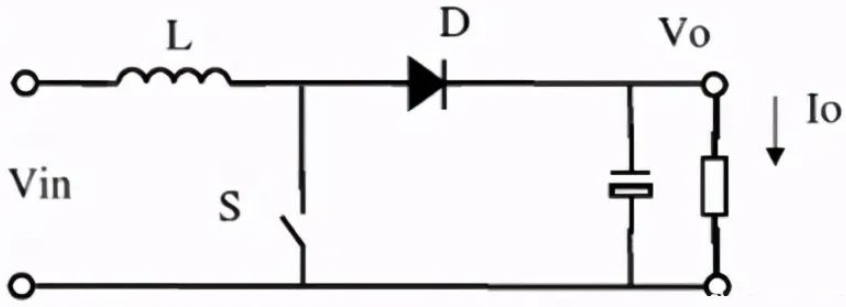

2、Boost（升压型DC/DC转换器）

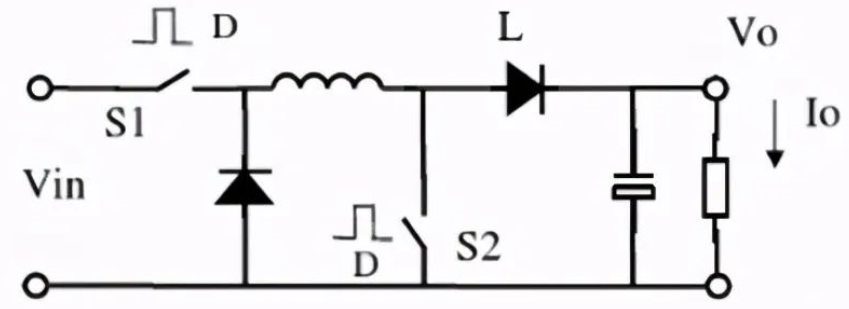

3、Buck-Boost（升降压型DC/DC转换器）

设计技巧及主要技术参数选用要求

DC-DC电路设计至少要考虑以下条件：

• 外部输入电源电压的范围，输出电流的大小。

• DC-DC输出的电压，电流，系统的功率最大值。

1. 输入/输出电压

要按照器件的推荐工作电压范围选用，芯片解密并且要考虑实际电压的波动范围，确保不能超出器件规格。

2. 输出电流

器件持续的输出电流能力是一个重要的参数，选用时要参考此参数，并要保留一定的余量。

此参数的选取还要评估电路的瞬间峰值电流和发热的情况，综合来确定，并满足降额要求。

3. 纹波

纹波是衡量电路的输出电压波动的重要参数。要关注轻载和重载纹波，一般轻载纹波要大。注意核电等场合下轻载纹波是否会超出要求。实际测试下各种场景负载下的情况。通常选用示波器20M带宽来测试。

4. 效率

要同时关注轻载和重载两种情况。芯片解密轻载会影响待机功率，重载影响温升。通常看12V输入，5V输出下10mA的效率，一般要80%以上。

5. 瞬态响应

瞬态响应特性反应负载剧烈变化时系统是否能及时调整以保证输出电压的稳定。要求输出电压波动越小越好，一般按峰峰值10%以下要求。

实际要注意按推荐值选用反馈电容。常见取值在22p到120pF。
