芯片解密51单片机芯片不同封装的引脚图和实物图，其中标有NC的是不连接(No Connect)的意思。当大家首次看见这些引脚时，一定会有又多又乱的感觉，而且难以记忆。千万不要着急，对于初学者来说，单纯地记忆引脚标号没有任何意义，最好的方法就是边学边记。

在讲解各个引脚含义之前，我们首先应该学会如何在实物上区分引脚序号，基于8051内核的单片机，若引脚数相同，或是封装相同，它们的引脚功能是相通的，其中用的较多的是40脚DIP封装的51单片机，也有20，28，32，44等不同引脚数的51单片机，这些大家也要了解，不能只见了40脚的芯片才认为它是51单片机。

知识点：区分芯片引脚序号

芯片解密无论哪种芯片，单片机也好，其他不知名的芯片也好，当我们观察它的表面时，大都会找到一个凹进去的小圆坑，或是用颜色标识的一个小标记(圆点或三角或其他小图形)，这个小圆坑或是小标记所对应的引脚就是这个芯片的第1引脚，然后逆时针方向数下去，即1到最后一个引脚。我们现在查看上面三组图中DIP封装的单片机，在左上角有一个小圆坑，并且下面还有一个白色小三角，那它的左边对应的引脚即为此单片机的第1引脚，逆时针数依次为2,3,…，40o对于PQFP/TQFP封装的小圆坑在左下角，对于PLCC/LCC封装的小圆坑在最上面的正中间，在实际焊接或是绘制电路板时，大家务必要注意它们的引脚标号，否则，若焊接错误，那完成的作品是绝对不可能正常工作的,

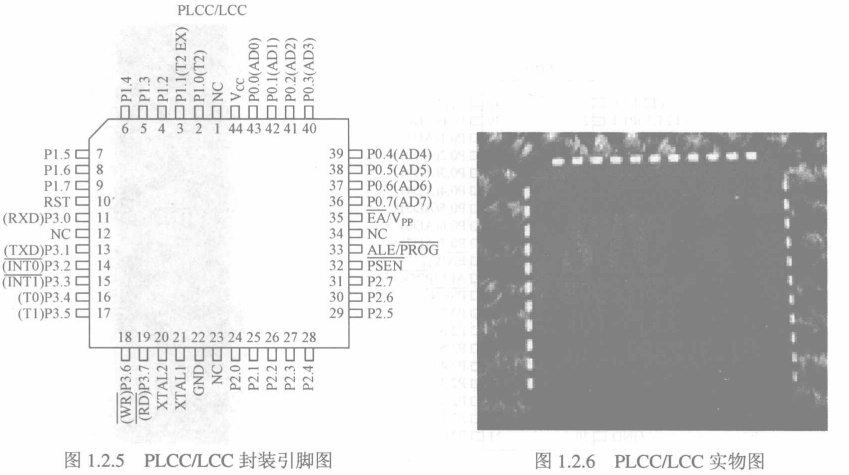

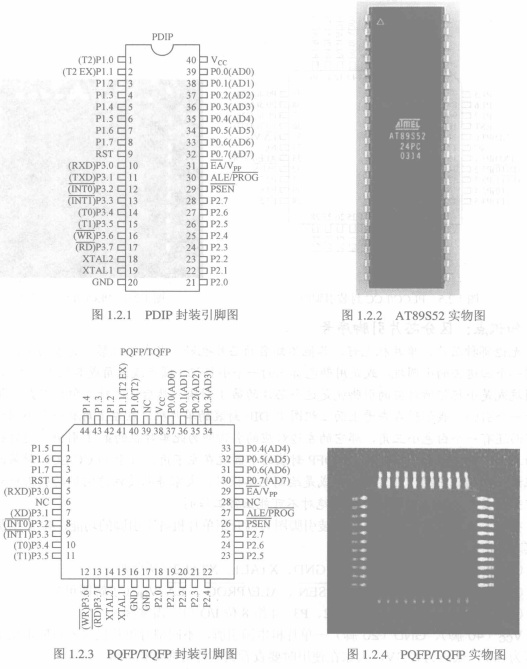

接下来我们以图1.2.1 PDIP封装引脚图为例介绍单片机各个引脚的功能，40个引脚我们按其功能类别将它们分成三类：

①电源和时钟引脚。如Vcc、GND、XTAL1、XTAL2(需掌握)。

②编程控制引脚。如RST、PSEN、ALE/PROG、EA/VPP(了解即可)。

③I/O口引脚。如P0、Pl、P2、P3,4组8位I/O口(需掌握)。
