8XC51GB有15个中断源，对应有15个固定的中断矢量地址(见图10.8)。其中有7个外部中断是INT0~INT6，外部中断引脚与端口3和端口5引脚的功能复用;有8个内部中断，它们分别是3个定时器中断(定时器T0、T1、T2)、2个可编程定时计数器阵列中断(PCA、PCA1)、1个串行口中断、1个SEP中断和1个A/D中断。下面分别对各个中断作简要介绍。

芯片破解外部中断INT0、INT1：这两个中断都可以由电平触发或跳变沿触发，具体触发方式决定于寄存器TCON中IT0和IT1两位的值。

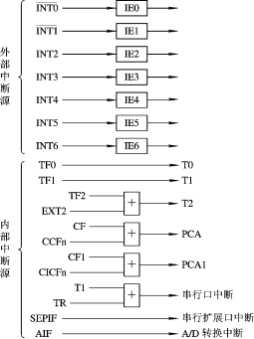

图10.8中断源

外部中断INT2、INT3：这两个中断都可设置为上升沿或下降沿触发，具体触发方式由中断控制寄存器EXICON中IT2和IT3两位的值决定。

外部中断INT4、INT5、INT6：这三个中断都是由上升沿触发的。

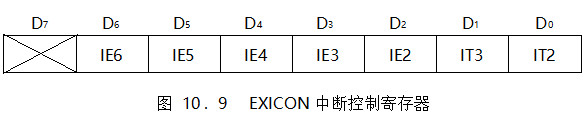

外部中断控制器EXICON格式如图10.9所示。

EXICON各位作用如下：

IE2~IE6：外部中断INT2~INT6中断请求标志位。当外部中断请求有效时，由硬件置位，而CPU响应中断后，由硬件自动清“0”。

IT3、IT2：INT3、INT2中断类型控制位。若设置为“1”，则设定为正跳变触发中断，反之设定为负跳变触发中断。

内部定时器T0、T1、T2与外部中断控制方式不同，分别介绍如下：

定时器T0和定时器T1：这两个中断由寄存器TCON中TF0和TF1产生，TF0和TF1在相应的定时/计数器溢出时被置“1”(定时器0方式3除外)，TF0和TF1在响应中断后由硬件清“0”。

定时器T2：该中断由寄存器T2CON中TF2和EXT2两位的逻辑或产生。响应中断后，中断标志不能硬件清“0”，必须由软件清“0”。

PCA和PCA1中断：PCA中断是可编程定时/计数器阵列中断，它由CCON中的CF、CCF0、CCF1、CCF2、CCF3和CCF4这6位逻辑或产生;PCA1中断由C1CON中的CF1、C1CF0、C1CF1、C1CF2、C1CF3和C1CF4的逻辑或产生。PCA/PCA1中断是否有效决定于EC/EC1，在CPU进入中断服务程序时，只能靠软件识别是由哪个标志位产生的，并用软件将它清“0”。

芯片破解串行口中断：串行口中断由寄存器SCON中RI和TI的逻辑或产生。

SEP中断：该中断由寄存器SEPSTA中SEPIF产生。SEPIF位在串行扩展口发送或接收结束时被置“1”，它不能由硬件清“0”，必须由用户软件清“0”。

A/D中断：该中断由寄存器ACON中AIE产生，在8个通道A/D转换周期的最后，AIF被置“1”，AIF必须由用户软件清“0”。

上述产生中断的所有标志位都可由软件置“1”或清“0”，也就是说，中断可以由软件产生，正在进行的中断也可由软件中断。
